Выключатель концевой для болгарских тельферов

Концевой выключатель

Концевой выключатель тельфера обеспечивают выключение привода подъема в крайнем рабочем положении. В составе привода подъема концевой эл. выключатель располагается в закрытой коробке клемм на корпусе электродвигателя и представляет собой 2-3 пары контактов в общем корпусе, которые переключаются с помощью жесткого рычага.
У нас всегда можно купить концевые выключатели: КИ Г11, КИ Г1 - в наличии на нашем складе.

концевой выключатель

концевые выключатели купить

концевой выключатель крана

Технические параметры КИ-Г1 и КИ-Г11

🔧 КИ-Г1

Для тельферов 2; 3,2; 5 тонн

Артикул: 258008

Напряжение цепи управления: 42 В
Номинальный ток: 2,5 А
Постоянный ток: 6 А
Ресурс срабатываний: ≥100 000

🔧 КИ-Г11

Для тельферов 0,5; 1 тонна

Применение: Компактные модели

Напряжение цепи управления: 42 В
Номинальный ток: 2,5 А
Контакты: 2 группы (NC)
Корпус: негорючий пластик до 300°C

Общее: частота 50/60 Гц, напряжение изоляции 60 В, производитель Подем Габрово (Болгария). Устанавливаются в штатную клеммную коробку без доработок корпуса.

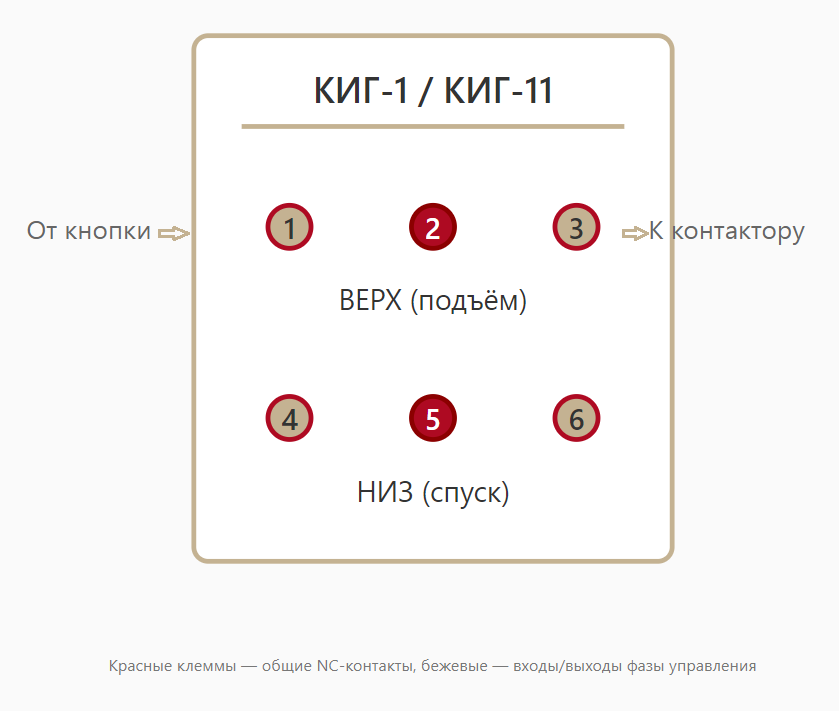

Схема подключения к цепи управления

Расшифровка контактов

⬆️ Клеммы 1-2-3 (подъём)

1	Вход от кнопки «ВВЕРХ»
2	Общий NC-контакт
3	Выход на контактор подъёма

⬇️ Клеммы 4-5-6 (спуск)

4	Вход от кнопки «ВНИЗ»
5	Общий NC-контакт
6	Выход на контактор спуска

✅ Быстрая проверка: поставьте крюк посередине, включите подъём и вручную нажмите ограничительное колесо к двигателю. Если тельфер остановился — фазы подключены верно. Если нет — поменяйте местами любые две жилы выключателя.

Регулировка пределов и диагностика

📏 Как выставить ВЕРХНИЙ предел?

Ограничительное кольцо со стороны двигателя регулируется так, чтобы при полном подъёме:

До 8 м/мин: расстояние от нижнего ребра тельфера до крышки крюка ≥100 мм
Свыше 8 м/мин: расстояние ≥150 мм

После настройки затяните болты кольца, исключите люфт, проверьте срабатывание 2–3 раза.

📉 Как выставить НИЖНИЙ предел?

Кольцо со стороны редуктора сдвигается так, чтобы прижимное кольцо канатоукладчика не упиралось во фланец корпуса. Оставляйте запас хода 5–10 мм до полной остановки барабана.

🔍 Концевик не отключает двигатель

Проверьте смещение ограничительных «сухарей» на штанге
Осмотрите провода на обрыв или окисление в клеммной коробке
Прозвоните NC-контакты мультиметром: сопротивление должно быть <0.5 Ом
При подгорании или треске контактов — замените блок целиком

❓ Можно ли менять КИ-Г1 на КИ-Г11?

Нет. Электрические параметры совпадают, но посадочные размеры, длина рычага и усилие срабатывания рассчитаны под конкретные серии тельферов. Нештатная модель приведёт к ложным срабатываниям или отказу защиты.

⚠️ Признаки износа, требующие замены

Искрение или треск при срабатывании
Люфт рычага более 2 мм
Корпус деформирован, оплавлен или имеет следы перегрева
Сопротивление контактов NC > 0.5 Ом

Общая информация

Конструкция концевых выключателей

Общая информация

Концевые выключатели купить

Самые популярные концевые выключатели редуктора тельферов - это КИ-Г11 , КИ-Г1 и концевой выключатель крана КИ-62. Контакты таких выключателей являются слаботочными, располагаются они в цепи управления двигателем: одна пара на спуск, вторая пара на подъем и третья пара, если такая имеется, используется для полного аварийного отключения тельфера.

Рычаг выключателя работает при помощи специальной тяги, которая расположена вдоль барабана. Эта тяга несет на себе «сухари», на которые при перемещении давит канатоукладчик. Перемещение «сухарей» вдоль тяги - регулировка срабатывания конечный выключатель подьема тельфера и фиксация крайних положений крюковой подвески.

Наладка привода подъема начинается с регулировки расположения «сухарей», а так же с настройки выключателя подъема и спуска. Данную работу нужно выполнять аккуратно, ведь любая оплошность может привести к повреждению тельфера или его грузового каната.

Самые популярные концевые выключатели редуктора тельферов - это КИ-Г11 , КИ-Г1 и концевой выключатель крана КИ-62. Контакты таких выключателей являются слаботочными, располагаются они в цепи управления двигателем: одна пара на спуск, вторая пара на подъем и третья пара, если такая имеется, используется для полного аварийного отключения тельфера.
